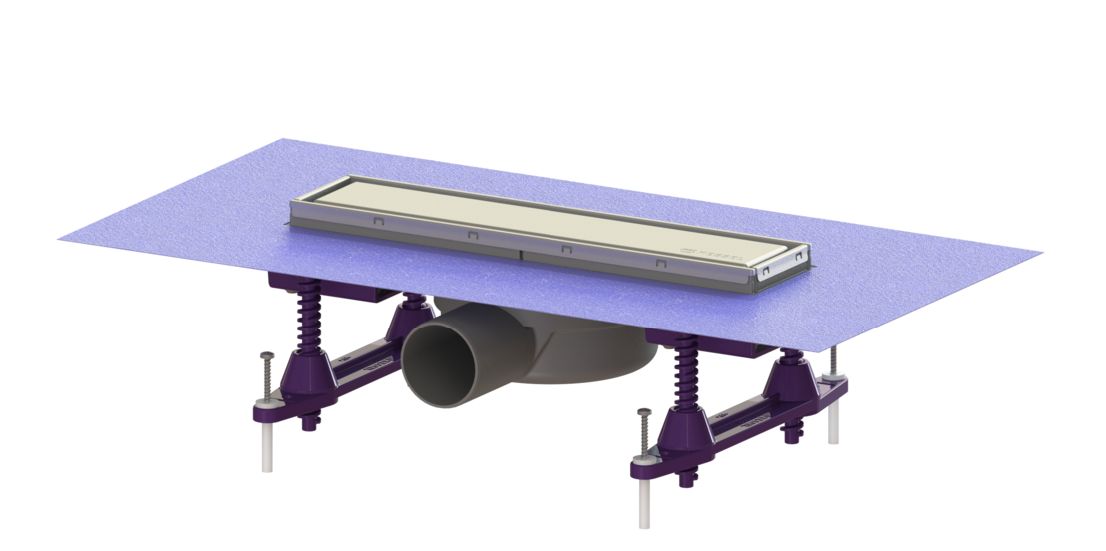

A Linearis Compact vonalcsatorna hegesztett ABS-testtel rendelkezik, és beltéri vonalcsatornázásra alkalmas. A fedél elfordítható a csempe beillesztése érdekében. Előre kialakított nyílásokkal a szivárgó víz elvezetésére és Multistop szifonnal.

Kivitel:

- szifon: Multistop

- tömítéstípus: kombinált tömítés

- szivárgóvíz-nyílások: előkészítve

- tömítés a csatlakozón: gyárilag felszerelt tömítőszőnyeg (fzmu) a DIN 18534 szerint

- tömítés a testen: csatlakozóperem

- vízzárási osztály a DIN 18534-1 szerint: W0-I

- vízzáró magasság: 22 mm

Általános jellemzők:

- névleges átmérő (DN): 50

- külső átmérő (DA): 50 Méretek:

- szélesség: 191 mm

- magasság: 80 mm

- null: 365 mm

Tartály:

- beépítési mélység: 80 mm

- tartály/alaptest: a csatorna testének anyaga: ABS

A fedél jellemzői:

- fedél típusa: rozsdamentes acél fedél

- rács kialakítása: opcionálisan csempefelragasztásra alkalmas

- fedél anyaga: V2A rozsdamentes acél

- fedél színe: ezüst, választható

- maximális padlóvastagság: 15 mm

- terhelési osztály: K 3 (EN 1253-1)

- reteszelés: beépített

Rács:

- keret hossza: 300 mm

- keret szélessége: 66 mm

- keret anyaga: V2A rozsdamentes acél

- csatlakozó anyaga: ABS

- áteresztőképesség (l/s) 10 mm-es túlfolyással: 0,6 l/s

- áteresztőképesség (l/s) 20 mm-es túlfolyással: 0,7 l/s

- áteresztőképesség (l/s) emelkedés nélkül: 0,5 l/s
